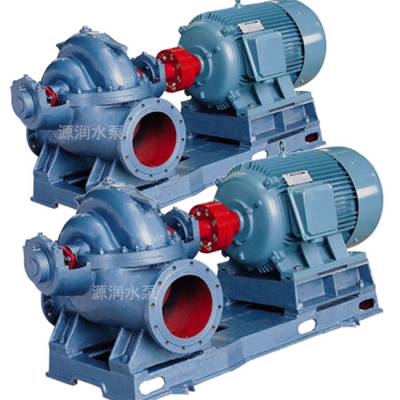

双吸泵S型卧式单级双吸中开离心泵广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。

      双吸泵S型卧式单级双吸中开离心泵结构说明双吸泵

    双吸泵  S型卧式单级双吸中开离心泵的吸入口与吐出口均在水泵轴心线的下方，SH双吸泵安装150S-50A，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。

    双吸泵  S型卧式单级双吸中开离心泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。双吸泵

什么叫流量？用什么字母表示？如何换算？

单位时间内泵排出液体的体积叫流量，流量用Q表示，计量单位：立方米/小时（m3/h），升/秒（l/s）， L/s=3.6 m3/h=0.06m3/min=60L/min

G=Qρ G为重量 ρ为液体比重

例:某台泵流量50 m3/h，求抽水时每小时重量？水的比重ρ为1000公斤/立方米。

解：G=Qρ=50×1000(m3/h·kg/ m3)=50000kg / h=50t/h

什么是水泵的汽蚀现象以及其产生原因

汽蚀

液体在一定温度下，降低压力至该温度下的汽化压力时，液体便产生汽泡。把这种产生气泡的现象称为汽蚀。

汽蚀溃灭

汽蚀时产生的气泡，流动到高压处时，其体积减小以致破灭。这种由于压力上升气泡消失在液体中的现象称为汽蚀溃灭。

产生汽蚀的原因及危害

泵在运转中，若其过流部分的局部区域（通常是叶轮叶片进口稍后的某处）因为某种原因，抽送液体的jue对压力降低到当时温度下的液体汽化压力时，液体便在该处开始汽化，产生大量蒸汽，形成气泡，当含有大量气泡的液体向前经叶轮内的高压区时，气泡周围的高压液体致使气泡急剧地缩小以至po裂。在气泡凝结po裂的同时，液体质点以很高的速度填充空穴，在此瞬间产生很强烈的水击作用，并以很高的冲击频率打击金属表面冲击应力可达几百至几千个大气压，冲击频率可达每秒几万次，严重时会将壁厚击穿。

汽蚀过程

在水泵中产生气泡和气泡po裂使过流部件遭受到po坏的过程就是水泵中的汽蚀过程。水泵产生汽蚀后除了对过流部件会产生po坏作用以外，还会产生噪声和振动，并导致泵的性能下降，严重时会使泵中液体中断，不能正常工作。
