拆下水泵与主轴的联接部分，立式双吸泵，拆下轴承上盖的内六角6根，用门吊固定主轴位置，起kai锁定垫圈上的舌片，拆下轴承螺母和垫圈。此时，主轴和叶轮的重力从落在轴承座上的推力轴承上变为吊在门吊上，这时也可取出不受力的轴承座了。由于主轴吊在门吊上不方便取出轴承座，可以慢慢放松吊葫芦使主轴慢慢地落在水泵的下密封环上，落底后拿传动端轴承座图开吊环、钢丝绳、吊葫芦，松出轴承座联接螺栓，松出轴承座底盖螺栓，顶出轴承座，这时可看见2个滚动轴承，其中推力滚动轴承跟随轴承座一起出来了，而向心滚动轴承则留在主轴上。这是由于滚动轴承的内外配合不一样造成的结果。

双吸泵此时留在主轴上的向心滚动轴承可以用专用拔轴承的工具（如没有，卧式双吸泵，可以用下轴承盖装几根长光杆螺栓）把下轴承盖均匀旋上，这样就可把向心滚动轴承一起旋上来。赵工提醒您用这种方法应注意下轴承盖的受力，以防把下轴承盖拉裂。拆卸滚动轴承时，在必要的情况下可用60e100e的热油浇于轴承上，使内圈膨胀，便于拆卸。无论采用何种方法，都必须注意滚动轴承的受力情况，从轴上退出内圈时应施力于外圈，并注意不使拆卸工具碰擦转轴。轴承座上的推力滚动轴承由于是间隙配合可以很轻松地取出来，这样，轴承座的拆卸过程就完成了。

单级双吸离心泵适应于工厂、城市、矿山、电站、农田、水利工程等领域。用输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体。今天源润水泵就来为大家介绍一下双吸泵的工作原理。双吸泵

单级双吸离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。具有若干个(通常为4～12个)后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。叶轮是直接对泵内液体做功的部件，为离心泵的供能装置。泵壳中央的吸入口与吸入管路相连接，吸入管路的底部装有单向底阀。泵壳侧旁的排出口与装有调节阀门的排出管路相连接。双吸泵

当单级双吸离心泵启动后，泵轴带动叶轮一起作高速旋转运动双吸泵，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量，静压能zeng，流速增大。当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个双吸泵转能装置。当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，双吸泵结构，在贮双吸泵槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在离心泵中获得的机械能量终表现为静压能的提。

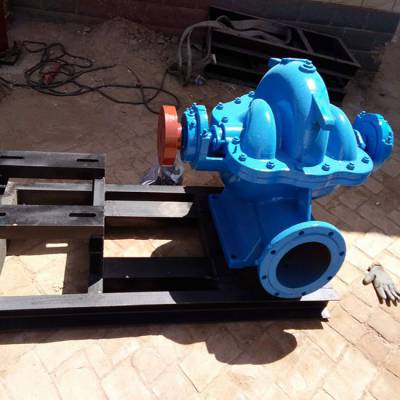

SH双吸泵双吸泵

口径：：80～800mm

流量范围：：14～11600m3/h

扬程：：6～180m

配套功率：：3～2000kW

工作压力：：≤2.5Mp

a介质温度：：≤80℃

材质：：HT200 201 304 316

产品详情

SH型泵为单级双吸中开式离心泵，双吸泵供输送清水或物理化学性质类似于水的液体之用。

SH型泵是在S型泵的基础上，进行结构优化设计而形成的新系列产品，双吸泵，其水力性能与S型泵一致，在结构上综合了KSB公司和IR公司等国外双吸泵的技术并作了新改进，使之更合理、更可靠。

液体的zuigao温度不得超过80℃，可作为工厂、矿山、城市、电站、水利工程等的排水或给水泵。
