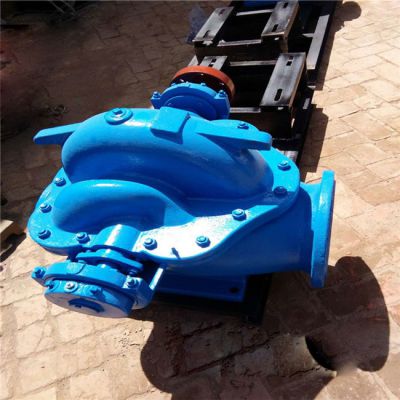

SH双吸泵结构特点:

SH型泵进、出口均在泵轴心线下方，与轴线垂直呈水平方向。泵主要由泵体、泵盖、叶轮、轴、密封环、轴套、轴承、轴封等零件组成。泵体与泵盖构成叶轮工作室，叶轮经过静平衡校验，用轴套和锁紧螺母固定。叶轮的轴向力通过叶片的对称布置来平衡，剩余轴向力由两端轴承承受。泵壳为水平中开，检修时不需拆卸电机和管路。与S型泵相比，SH型泵泵轴luo露部分均有轴套进行保护，延长了轴的使用寿命。

轴承 采用滚动轴承或滑动轴承；轴承装在泵体两端的轴承体内，用油脂或稀油润滑。

轴封 采用软填料密封，也可用机械密封。

传动 泵通过弹性柱销联轴器由电机直接驱动。从电机端看为逆时针方向旋转，即吸入口在左、吐出口在右。根据需要也可生产为顺时针方向，150S-50双吸泵SH大流量泵，订货时特别注明。

材 料:

零件名称 泵体 泵盖 叶轮 轴 轴套 密封环

材 料 HT200 HT200 HT200 45 HT200 HT200

水泵无法启动？流量不足？吸不上水？振动、噪音、电机故障......该怎么办？

水泵无法启动双吸泵

常见原因：填料过紧或叶轮与泵体之间被杂物堆积而堵塞；泵轴、轴承、减漏环锈住；泵轴严重弯曲等。

排除方法：放松填料，疏通引水槽；拆开泵体清除杂物、除锈；拆下泵轴校正或更替新的泵轴。双吸泵

流量不足双吸泵

产生原因：多是吸水管漏气、底阀漏气；进水口堵塞；底阀入水深度不足；水泵转速太低；密封环或叶轮磨损过大；吸水高度超标等。

排除方法：检查吸水管与底阀，堵住漏气源；清理进水口处的淤泥或堵塞物；底阀入水深度必须大于进水管直径的1.5倍，加大底阀入水深度；检查电源电压，提高水泵转速，更换密封环或叶轮；降低水泵的安装位置，或更换高扬程水泵。

吸不上水

产生原因：泵体内有空气或进水管积气，或是底阀关闭不紧，灌引水不满、真空泵填料漏气厉害，闸阀或拍门关闭不严。双吸泵

排除方法：先把水压上来，再将泵体注满水，然后开机。同时检视逆止阀是否严密，管路、接头有无漏气现象，若发现漏气，拆卸后在接头处涂上润滑油或调合漆，并扭紧螺丝。

检查水泵轴的油封环，若磨损严重应更换新件。双吸泵

管路漏水或漏气。可能安设时螺帽拧得不紧。若渗漏不严重，可在漏气或漏水的地方涂抹水泥，或涂用沥青油拌和的水泥浆。临时性的修理可涂些湿泥或软肥皂。若在接头处漏水，则可用扳手拧紧螺帽，若漏水严重则必须重新拆装，更换有裂痕的管子；降低扬程，将水泵的管口压入水下0.5m。双吸泵

水泵不出水双吸泵

产生原因：泵体和吸水管没灌满引水；动水位低于水泵滤水管；吸水管po裂等。

排除方法：排除底阀故障，灌满引水；降低水泵的安装位置，使滤水管在动水位之下，或等动水位升过滤水管再抽水；修补或更换吸水管。

双吸泵SH双吸泵结构特点

双吸泵SH双吸泵结构紧凑：外形美观，稳定性好，便于安装。

双吸泵SH双吸泵运行平稳：优化设计的双吸叶轮使轴向力减小到最di限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面***光滑具有***的抗汽蚀性能和高效率。

双吸泵SH双吸泵轴封：选用机械密封或填料密封。能***8000小时运行无泄漏。轴承：选用SKF及NSK轴承***运行平稳，噪音低，使用寿命长。

双吸泵SH双吸泵安装形式：装配时不需调整，可根据现场使用条件。分立式或卧式安装。
